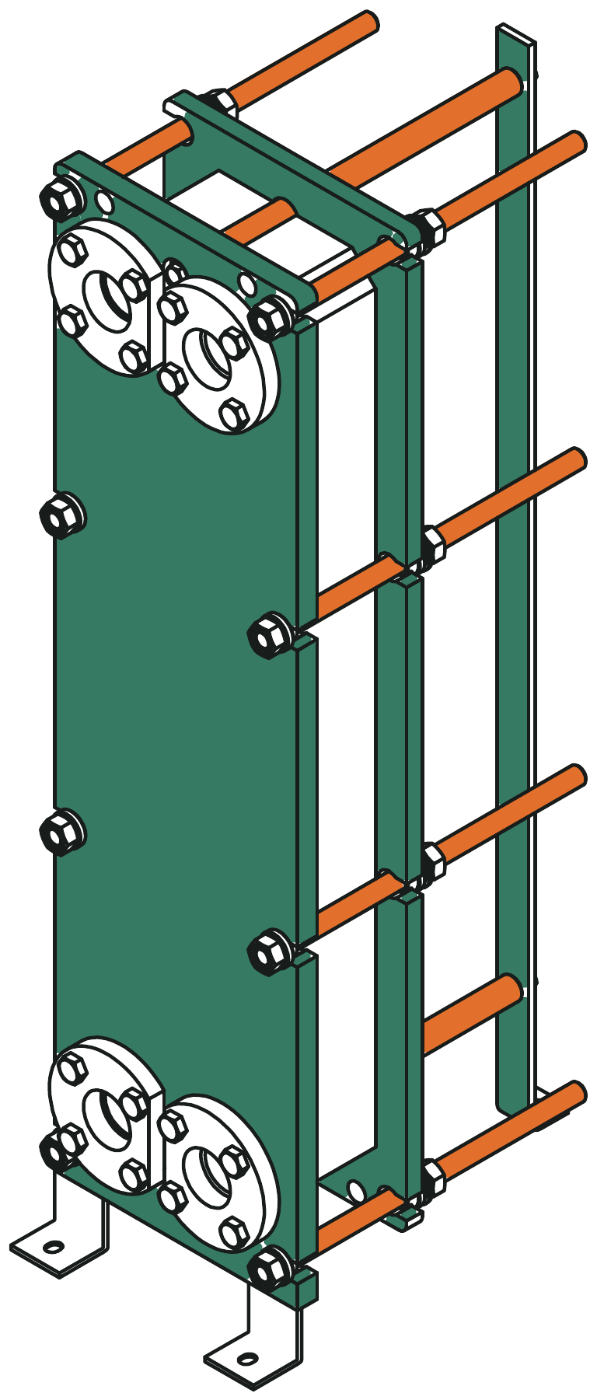

Разборный пластинчатый теплообменник K5L
- Тип пластины
- K5L
- Максимальное количество пластин
- 111 шт.
- Максимальная площадь теплообмена
- 22,9 м²
- Толщина пластины
- 0,4; 0,5; 0,6 мм
Описание
Отопление · ГВС · вентиляция · технологические процессы
- Исполнение подбирается под среды, температуры и допустимые потери давления
- Применение: DN 50 · площадь теплообмена до 22,9 м²
- Замена импортного аппарата по шильдику
Характеристики типа
- Тип пластины
- K5L
- Максимальное количество пластин
- 111 шт.
- Максимальная площадь теплообмена
- 22,9 м²
- Толщина пластины
- 0,4; 0,5; 0,6 мм
- Диаметр патрубков
- DN 50
- Присоединение
- Фланцевое
- Рабочее давление
- 1,6 МПа, по запросу — 1,0 или 2,5 МПа
- Масса
- 299 кг
Итоговая спецификация формируется после расчёта под конкретную задачу.
Пакет для проекта
Чертежи и опросный лист скачиваются сразу. Паспорт, сертификаты и руководство выдаются для согласованного исполнения — запросите их одной заявкой.
Подбор пластин и уплотнений
Вопросы по модели
Какие данные нужны для расчёта?
Среды, температуры на входе и выходе, мощность или расходы, допустимые потери давления и условия монтажа.
Можно ли сразу скачать чертёж?
Опубликованные габаритные чертежи скачиваются в разделе «Пакет для проекта». Паспорт и сертификаты выдаются после согласования модели и исполнения; для кожухотрубных аппаратов — по запросу у поставщика.
Подходит ли аппарат для замены импортного?
Пришлите фото шильдика или марку — проверим сопоставимость характеристик и предложим модель АТВ.
