- Условный проход
- DN 32–200
- Площадь теплообмена
- до 193 м²
- Рабочее давление
- 1,6 · 2,5 МПа
- Типоразмеров в серии
- 15
Среды, температуры, расход или мощность и допустимые потери давления.
Подобрать по параметрам →02Меняете другой аппаратПодбор по маркировке аппарата.
Найти аналог →03Нужен расчёт под проектЗаполните опросный лист — инженер подготовит расчёт.
Скачать опросный лист →Модельный ряд
Типоразмеры по диаметру патрубков
Выберите Ду — покажем все аппараты с таким присоединением. Внутри одного Ду типы отличаются площадью теплообмена и числом пластин.
Характеристики
Параметры серии K
- Рабочее давление
- 1,6 или 2,5 МПа
- Температура среды
- вода и гликоли от −10 до +150 °C, пар до 170 °C
- Рабочие среды
- вода, этиленгликоль, пропиленгликоль
- Материал пластин
- нержавеющая сталь AISI 304, AISI 316
- Материал уплотнений
- EPDM, EPDM HT, Nitril (NBR), Viton
- Толщина пластины
- 0,4; 0,5; 0,6 мм
- Средний срок службы
- 15 лет
- Наработка на отказ
- не менее 8000 часов

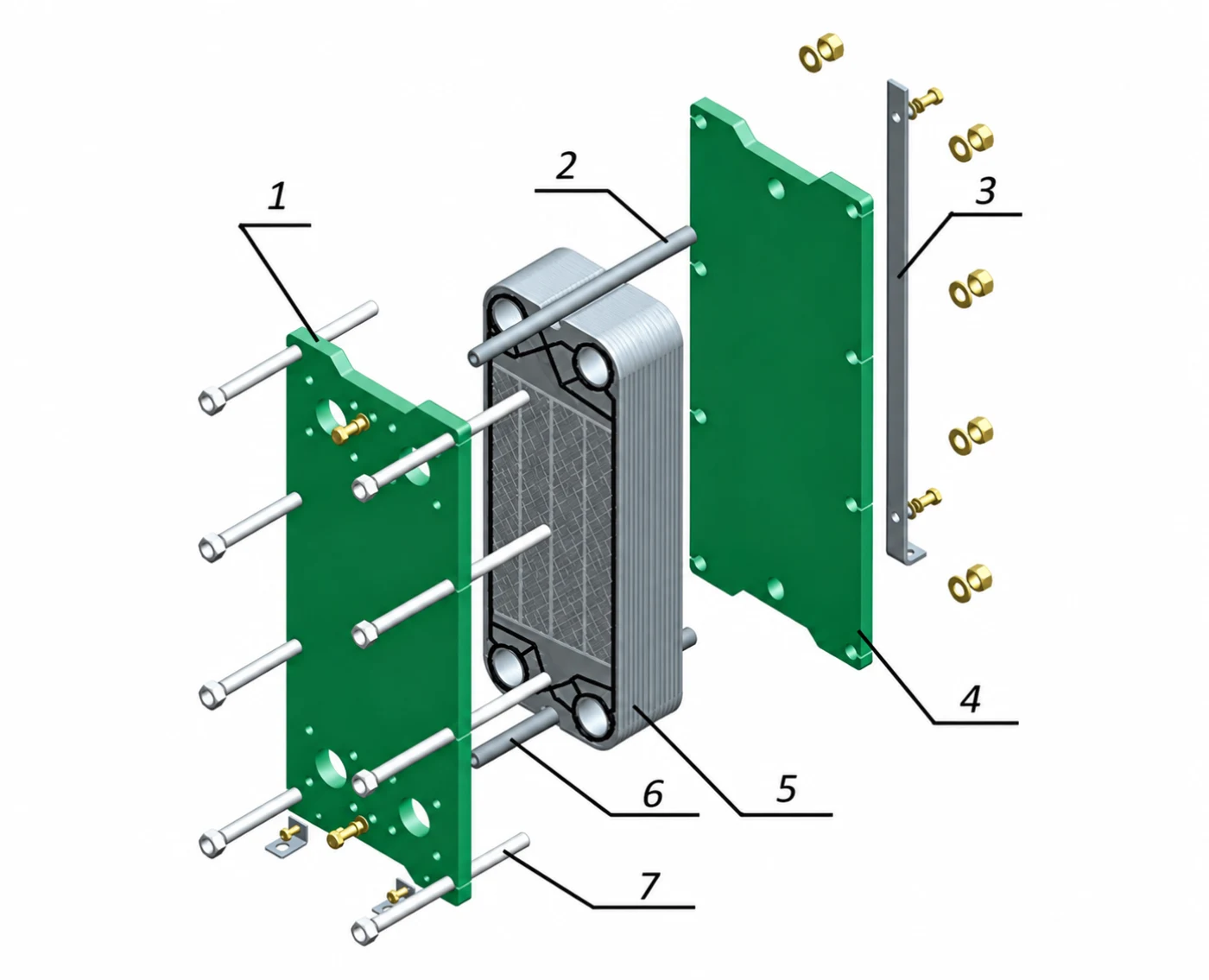

Устройство
Как устроен и почему удобен в обслуживании
Горячая и холодная среды проходят по чередующимся каналам между гофрированными пластинами. Уплотнения разделяют контуры, а болтовая рама позволяет обслуживать пакет и менять число пластин.
- Разборная рамаСтяжные болты позволяют обслуживать пакет пластин, очищать его и менять число пластин.
- Пластины и уплотненияПластины из нержавеющей стали AISI 304 или AISI 316, уплотнения EPDM, EPDM HT, Nitril (NBR) или Viton.
- Прочная рамаПлиты из стали Ст3сп5 или 09Г2С, стяжные болты из стали 40Х класса прочности 8.8.
- РесурсСредний срок службы 15 лет, наработка на отказ не менее 8000 часов, между капитальными ремонтами не менее 5 лет.
Применение
Области использования
- 01Отопление и горячее водоснабжение
- 02Вентиляция и кондиционирование
- 03Технологические контуры
- 04Замена импортных пластинчатых аппаратов
Вопросы
Как выбрать типоразмер?
Тип определяет диаметр патрубков (DN 32–200) и максимальную площадь теплообмена. Точный выбор делает инженер по вашим данным: среды, температуры, расходы или мощность и допустимые потери давления.
Какие давление и температура?
Рабочее давление 1,6 или 2,5 МПа. Вода и гликоли — от −10 до +150 °C, пар — до 170 °C.
Какое присоединение у аппаратов?
У K3S и K3 (DN 32) — резьбовое, у остальных типов — фланцевое. Для K3, K5 и K6 есть чертежи моноблока со схемой подключения.
Какой срок службы?
Средний срок службы — 15 лет, наработка на отказ — не менее 8000 часов, срок между капитальными ремонтами — не менее 5 лет.
Документы
Чертежи и опросный лист
Габаритные и присоединительные размеры аппаратов серии K.
- Опросный лист на теплообменникXLSX · для расчёта и подбора

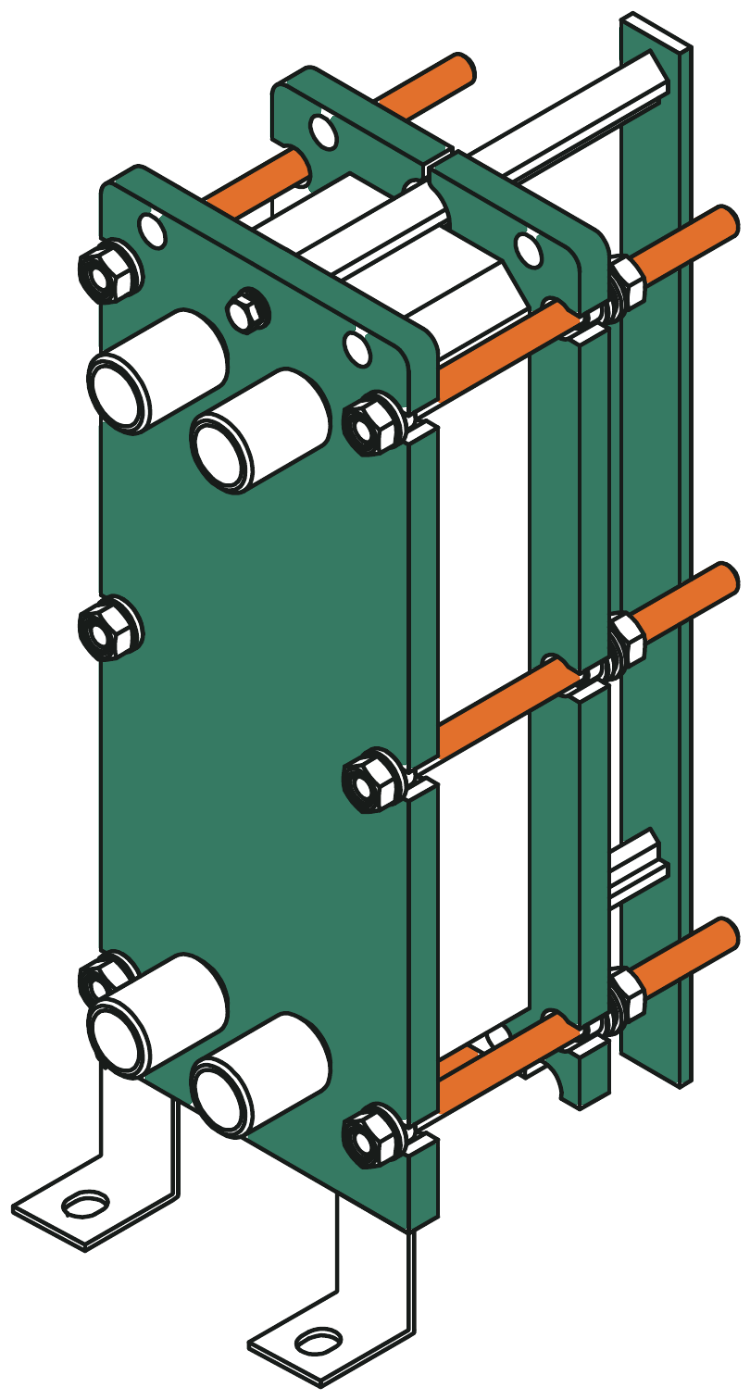

- Чертёж K3SPDF · DN 32, резьба

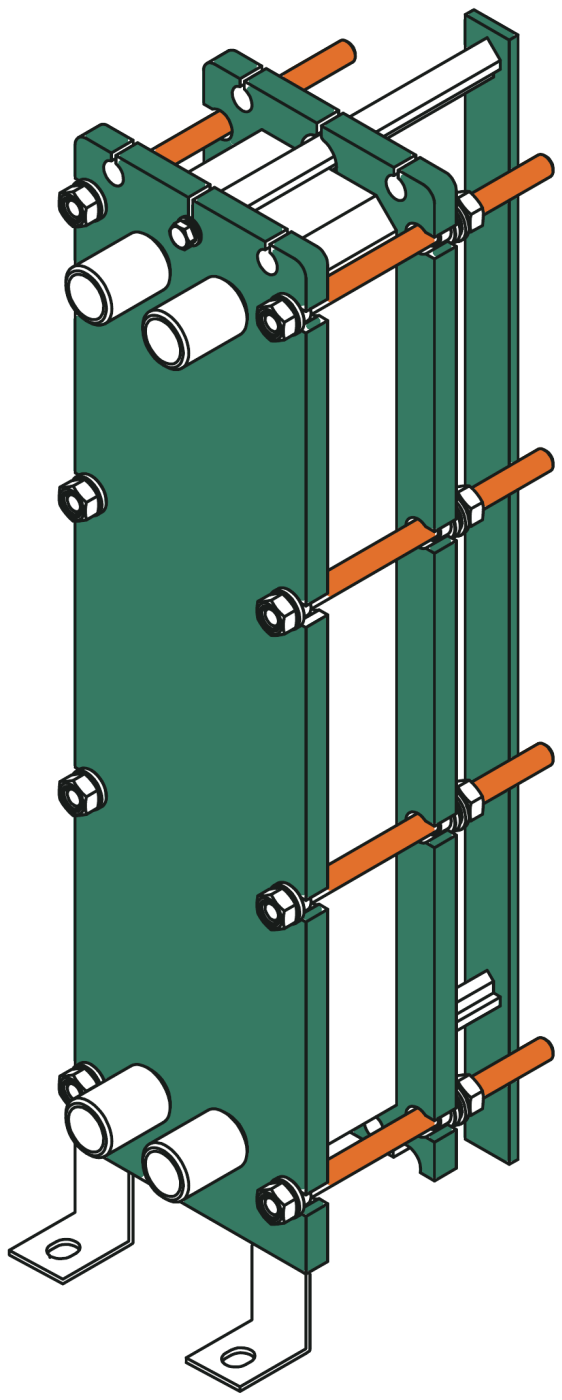

- Чертёж K3PDF · DN 32, резьба
- Чертёж K3, моноблокPDF · DN 32, схема подключения
- Чертёж K5SPDF · DN 50, фланцы
- Чертёж K5PDF · DN 50, фланцы
- Чертёж K5, резьбовоеPDF · DN 50, G 2″
- Чертёж K5, моноблокPDF · DN 50, схема подключения
- Чертёж K5LPDF · DN 50, фланцы
- Чертёж K6SPDF · DN 65, фланцы
- Чертёж K6, моноблокPDF · DN 65, схема подключения
- Чертёж K10SPDF · DN 100, фланцы
- Чертёж K15SPDF · DN 150, фланцы
Комплектация определяется по исходным данным
Передайте параметры сред, температуры, расходы или мощность и допустимые потери давления. Инженер подготовит расчёт и перечень документов для выбранного исполнения.
