- Контура регулирования
- 2
- Измерение температуры
- −50…+150 °C
- Питание
- ~187–242 В
- Срок службы
- от 10 лет
Модельный ряд
МК1К и МК2К
Оба контроллера предназначены для автоматического управления двумя контурами; функция задаётся номером программы.

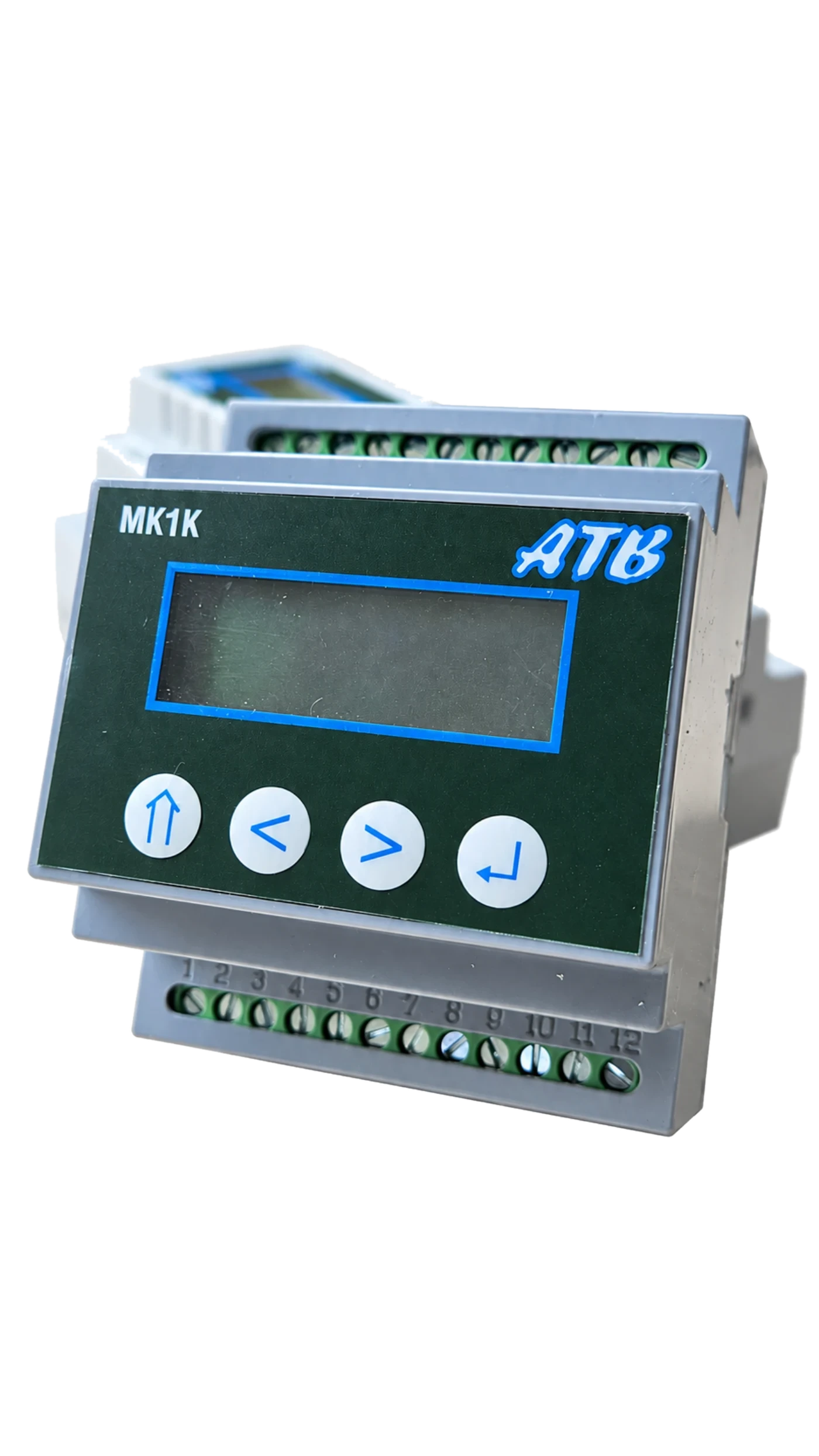

- МК1КДва контура регулирования температуры для ГВС, отопления или технологического процесса.Характеристики →

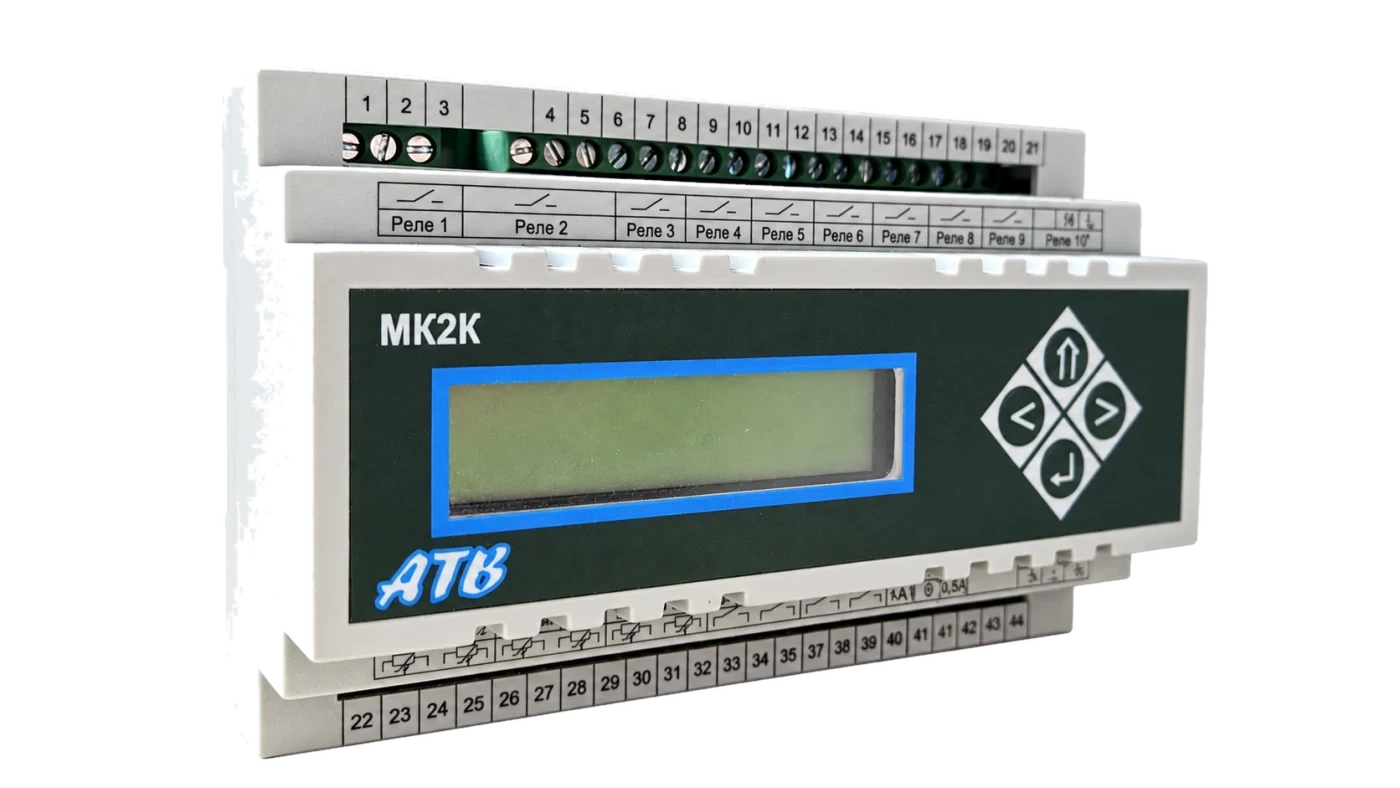

- МК2КДва контура регулирования с расширенным числом выходов для насосов.Характеристики →
| Параметр | МК1К | МК2К |
|---|---|---|
| Каналы контроля температуры | 5 | 6 |
| Аналоговые входы 4…20 мА | — | 2 |
| Входы контактных датчиков | 5 | 4 |
| Выходы на клапаны с трёхпозиционным управлением | 2 | 2 |
| Выходы на насосы | 2 | 4 |
| Выход «Авария» | 1 | 1 |
| Интерфейс | RS-485 | RS-232 или RS-485 (по исполнению) |
| Архив (энергонезависимая память) | 3250 значений, интервал записи 1–60 мин | RS-232: 1100 значений, 1–30 мин; RS-485: 3250 значений, 1–60 мин |
| Габариты блока, мм, не более | 70 × 90 × 65 | 138 × 90 × 65 |
| Масса блока, кг, не более | 0,6 | 0,8 |
Общие характеристики
Одинаково для обеих моделей
- Питание
- ~187–242 В, 50–60 Гц, до 4,5 ВА
- Измерение температуры
- от −50 до +150 °C, дискретность задания 1 °C
- Датчики температуры
- ТСП Pt500 и Pt1000 (α = 0,00385 °C⁻¹, ГОСТ 6651)
- Выходы
- релейные, 250 В, 8 А, cos φ = 1
- Автоматическая настройка
- не более 30 минут
- Степень защиты
- IP20, установка в шкафу
- Условия эксплуатации
- от +1 до +55 °C, влажность до 80 %
- Режим работы
- круглосуточный
- Срок службы
- не менее 10 лет
- Гарантия
- 24 месяца
Применение
Области использования
- 01ГВС
Автоматическое поддержание заданной температуры горячей воды на выходе теплообменника.
- 02Отопление
Автоматическое управление системой отопления здания с целью оптимизации расходования тепловой энергии.
- 03Технологические процессы
Регулятор температуры в составе систем управления технологическими процессами.
- 04Диспетчеризация
Использование в составе контрольно-измерительных комплексов через встроенный последовательный интерфейс.
Подключение
Что подключается к контроллеру
- 01Датчики температуры
Температурные каналы (ТСП Pt500 или Pt1000) и контактные входы для датчиков.
- 02Клапаны
Выходы управления клапанами с трёхпозиционным управлением.
- 03Насосы
Релейные выходы управления насосами.
- 04Авария
Отдельный выход сигнала «Авария».
Документы
Паспорта контроллеров
Руководство по эксплуатации с номерами программ предоставляется по запросу.
В составе автоматики
Связанное оборудование
Вопросы
Чем отличаются МК1К и МК2К?
Оба управляют двумя контурами регулирования. У МК2К шесть температурных каналов вместо пяти, два аналоговых входа 4…20 мА, четыре выхода на насосы вместо двух и больший корпус (138 мм вместо 70 мм по ширине).
Как выбирается функция контроллера?
Функциональное назначение определяется номером программы, которую пользователь задаёт с клавиатуры блока. Номера программ приведены в руководстве по эксплуатации.
Как устанавливать контроллер?
Блок обязательно размещают внутри шкафов со степенью защиты, соответствующей условиям эксплуатации. Степень защиты самого блока — IP20.
Какая гарантия?
24 месяца со дня ввода в эксплуатацию, но не позднее 6 месяцев со дня продажи при соблюдении правил транспортировки, хранения, монтажа и эксплуатации.
