- Типоразмеров в серии
- 7
- Присоединение
- G 1/2 – G 2
- Рабочее давление
- 3,0 · 4,0 МПа
- Температура
- −160…+200 °C
Среды, температуры, расход или мощность и допустимые потери давления.
Подобрать по параметрам →02Меняете другой аппаратПодбор по маркировке аппарата.
Найти аналог →03Нужен расчёт под проектЗаполните опросный лист — инженер подготовит расчёт.
Скачать опросный лист →Модельный ряд
Серия Е: от Е2 до Е13
Число пластин определяет глубину аппарата A и подбирается под расчётную мощность.
- Е2
- Резьба
- G 1/2
- В × Ш, мм
- 210 × 74
- Давление
- 3,0 МПа
- Е3
- Резьба
- G 3/4
- В × Ш, мм
- 316 × 73
- Давление
- 3,0 МПа
- Е4
- Резьба
- G 1
- В × Ш, мм
- 312 × 113
- Давление
- 3,0 МПа
- Е5
- Резьба
- G 1
- В × Ш, мм
- 530 × 113
- Давление
- 3,0 МПа
- Е10
- Резьба
- G 2
- В × Ш, мм
- 616 × 188
- Давление
- 3,0 МПа
- Е12
- Резьба
- G 2
- В × Ш, мм
- 586 × 226
- Давление
- 3,0 МПа
- Е13
- Резьба
- G 2
- В × Ш, мм
- 528 × 247
- Давление
- 4,0 МПа
| Модель | Присоединение | Высота | Ширина | Межосевое по высоте | Межосевое по ширине | Глубина A |
|---|---|---|---|---|---|---|
| Е2 | G 1/2 | 210 | 74 | 170 | 40 | 10 + 2,5·N |
| Е3 | G 3/4 | 316 | 73 | 278 | 42 | 9 + 2,3·N |
| Е4 | G 1 | 312 | 113 | 250 | 50 | 10 + 2,5·N |
| Е5 | G 1 | 530 | 113 | 466 | 50 | 10 + 2,5·N |
| Е10 | G 2 | 616 | 188 | 519 | 92 | 10 + 2,5·N |
| Е12 | G 2 | 586 | 226 | 500 | 140 | 5 + 2,55·N |
| Е13 | G 2 | 528 | 247 | 456 | 174 | 9 + 2,31·N |
N — количество пластин. Размеры по чертежам, допуски указаны в чертежах.
Устройство

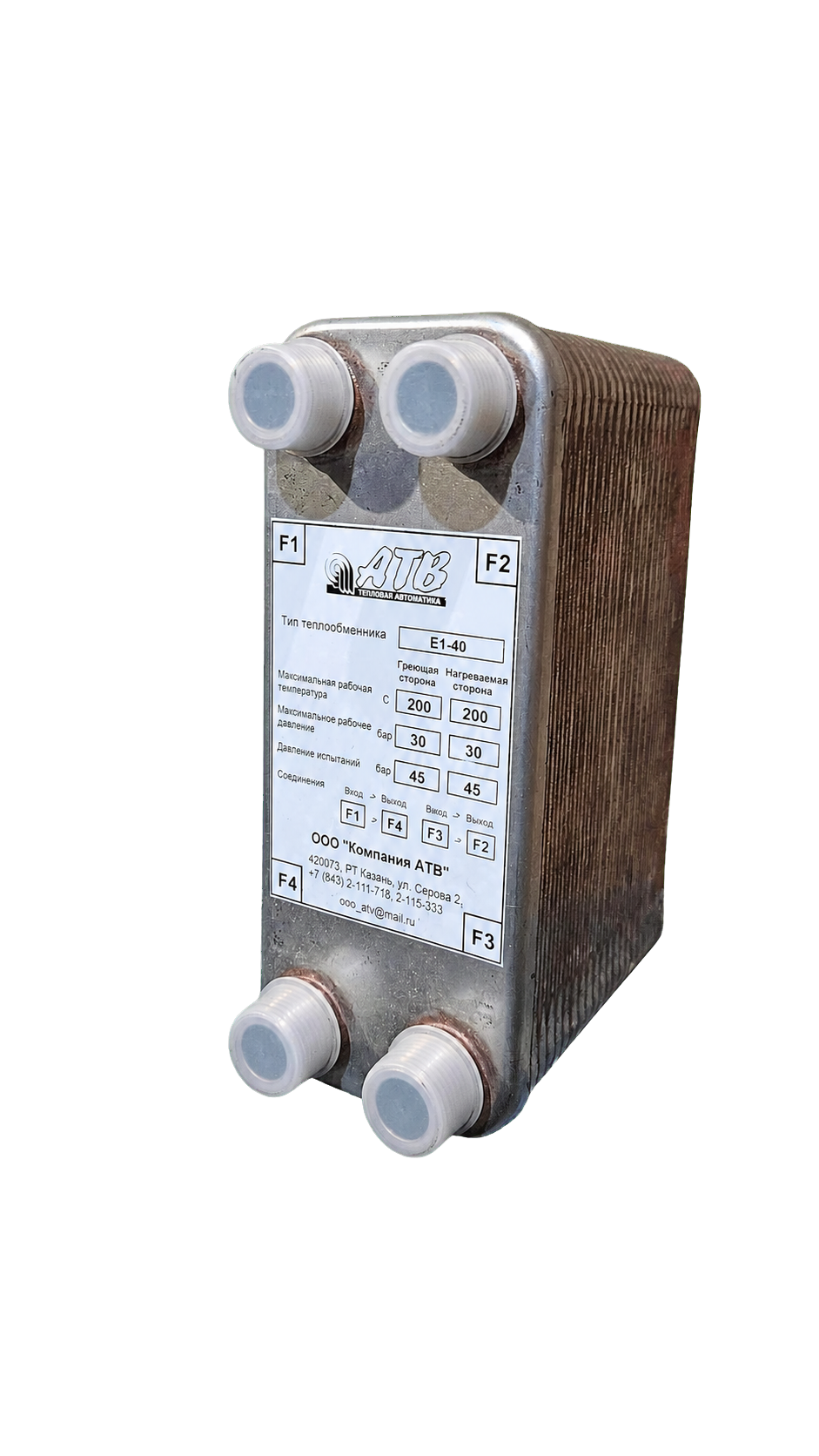

Монолитный аппарат без прокладок
Теплопередача между двумя средами идёт через пакет гофрированных пластин из нержавеющей стали, соединённых между собой пайкой медью или никелем. Конструкция неразборная.
- КомпактностьВ 3–5 раз меньше разборных теплообменников при той же мощности.
- Простая установкаМеньший вес и сниженные габариты.
- Без уплотнительных прокладокНет затрат на их обслуживание, аппарат не требует частого обслуживания.
- Высокое рабочее давлениеДо 3,0 МПа, у Е13 — до 4,0 МПа.
- Срок службыУвеличенный при правильном подборе и соответствии качества воды.
Характеристики
Параметры серии Е
- Рабочие среды
- вода, гликолевые смеси, масла, газ, воздух, спирты и хладагенты
- Рабочая температура
- от −160 до +200 °C
- Рабочее давление
- 3,0 МПа (Е13 — 4,0 МПа)
- Испытательное давление
- 4,5 МПа (Е13 — 6,75 МПа)
- Материал пластин
- нержавеющая сталь
- Пайка
- медь или никель
Паяный или разборный
Чем отличаются
| Паяный | Разборный | |
|---|---|---|
| Конструкция | Монолитный пакет пластин, соединённых пайкой | Пластины и уплотнители, скреплённые болтами между плитами |
| Обслуживание | Не требует частого обслуживания | Можно разобрать, промыть, заменить уплотнители |
| Число пластин | Не меняется | Можно добавить или убрать пластины |
| Прокладки | Без уплотнительных прокладок | Уплотнители между пластинами |
Применение
Области использования
- 01Отопление и ГВС
- 02Охлаждение
- 03Гликоли и масла
- 04Холодильные контуры
Вопросы
Можно ли разобрать паяный теплообменник?
Нет. Это неразборный аппарат: пластины из нержавеющей стали соединены пайкой медью или никелем. Если нужны разборка и изменение числа пластин, выбирайте разборный теплообменник.
Для каких сред он подходит?
Для воды, гликолевых смесей, масел, газа, воздуха, спиртов и хладагентов.
Какие давление и температура?
Рабочая температура от −160 до +200 °C. Рабочее давление 3,0 МПа, у Е13 — 4,0 МПа. Испытательное давление 4,5 МПа и 6,75 МПа соответственно.
Какое присоединение?
Наружная резьба: от G 1/2 у Е2 до G 2 у Е10, Е12 и Е13.
Документы
Чертежи и опросный лист
Габаритные и присоединительные размеры аппаратов серии Е.
Комплектация определяется по исходным данным
Передайте параметры сред, температуры, расходы или мощность и допустимые потери давления. Инженер подготовит расчёт и перечень документов для выбранного исполнения.
