Что такое БТП
БТП — часть теплового пункта в виде готовых блоков. Заводская сборка упрощает проектирование, комплектацию, изготовление и монтаж. Блоки распределяют тепловую энергию по системам здания, учитывают её, регулируют и контролируют параметры теплоносителя.
Применяются в ИТП жилых, административных и производственных зданий, в ЦТП и на других объектах, где тепло вырабатывают, распределяют или потребляют, а также где готовят, распределяют или расходуют горячую воду.
Состав
Требуемые блоки и их тепловая нагрузка указываются в опросном листе.
Приборы для учёта тепловой энергии и теплоносителя, контроля и регистрации его параметров. Основной элемент — теплосчётчик.
Присоединение системы отопления к сети: зависимое или независимое.
Приготовление горячей воды для открытого или закрытого водоразбора.
Подключение вентиляционных систем к теплосети.
Схемы присоединения
| Схема | Как работает | Особенности |
|---|---|---|
| ГВС: открытая | Горячую воду для кранов берут прямо из тепловой сети: потребитель расходует сам теплоноситель, и в кране вода того же качества, что в отопительном приборе. | Такая схема чаще встречается в многоквартирных домах; в частных зданиях она, как правило, невыгодна из-за затрат на монтаж. |
| ГВС: закрытая | Холодная питьевая вода нагревается сетевой водой в отдельном теплообменнике, потом идёт потребителю. | Теплоноситель и горячая вода не смешиваются: потребитель получает только тепло, а вода по свойствам такая же, как холодная из водопровода. |
| Отопление: зависимая | Теплоноситель попадает прямо в систему отопления. В узле смешения перегретая вода из сети смешивается с обратной. | Проще по конструкции. Температуру регулируют элеватором, двухходовыми или трёхходовыми клапанами. |
| Отопление: независимая | Систему отопления питает дополнительный теплообменник: два гидравлически изолированных контура, вода сети и вода внутреннего контура не смешиваются. | Точнее регулируется подача тепла, возможен теплоноситель другого химического состава. Экономию дают электронные регуляторы температуры, насосы с частотным регулированием и приборы учёта. |
Моноблок для ГВС
Моноблочный разборный теплообменник для двухступенчатой системы ГВС объединяет подогрев и нагрев. Он нужен в закрытых системах приготовления горячей воды и позволяет занимать меньше места в помещении и проще обслуживаться, поскольку все элементы собраны в одном устройстве. Тепло обратной воды отопления, возвращаемой в сеть, подогревает холодную воду на первой ступени — так экономится тепловая энергия.
Комплект обвязки
Комплект обвязки теплообменника — изделие заводской готовности. В стандартное исполнение входят:
Состав можно изменить или дополнить по запросу. Чтобы включить в обвязку автоматику регулирования, обратитесь в техническую поддержку для подбора БТП.
Документы
Паспорт и проектная документация на БТП предоставляются по запросу после согласования решения.
| Параметр | Значение |
|---|---|
| Расчётное давление | до 16 бар |
| Расчётная температура | до 150 °C |
| Поставка | блоки заводской готовности |
Применение
Опыт
Компания АТВ с 1991 года занимается автоматизацией объектов теплоснабжения: проектирует, производит, монтирует, налаживает и обслуживает индивидуальные тепловые пункты.
Вопросы

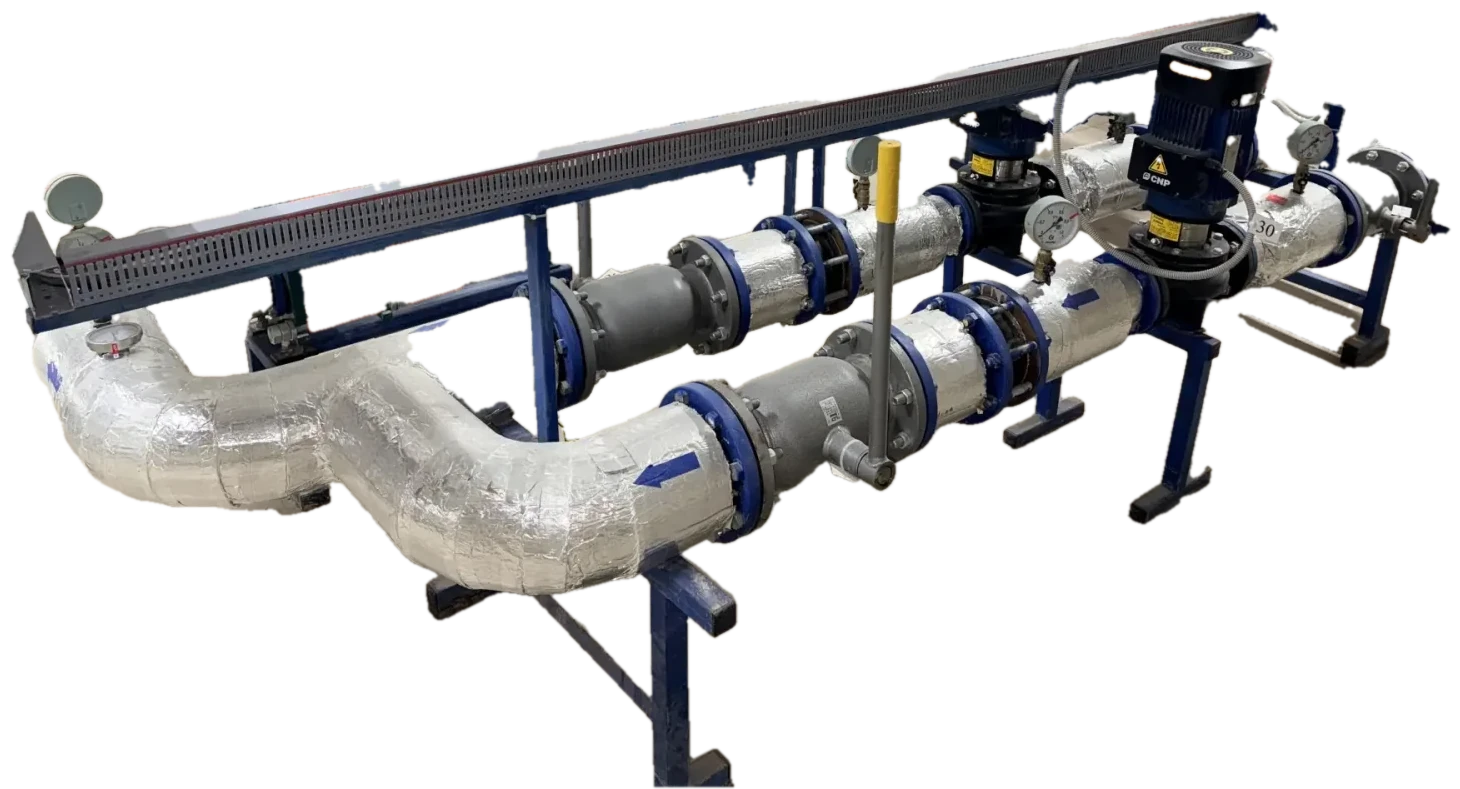

БТП — изделие заводской готовности: его проще проектировать, комплектовать, изготавливать и монтировать. Оборудование объединяется на рамах в транспортируемые блоки; число блоков и компоновка зависят от помещения и технического задания.
Зависимая проще: теплоноситель идёт прямо в систему отопления. Независимая через теплообменник разделяет контуры и позволяет точнее регулировать подачу тепла. Схему указывают в опросном листе отдельно для отопления и вентиляции.
В открытой горячую воду берут из тепловой сети, в закрытой холодную воду нагревают сетевой в теплообменнике. Тип водоразбора и схему подключения теплообменника ГВС (одноступенчатая параллельная или двухступенчатая смешанная) указывают в опросном листе.
Габариты помещения теплового пункта (длина, ширина, высота) и габариты монтажных проёмов для транспортировки. БТП можно разделить на блоки по размерам проёмов.
Да, для пара есть отдельный опросный лист: давление пара (минимум и максимум), температура перегретого пара, резервирование парового теплообменника, возврат конденсата.
Передайте параметры сред, температуры, расходы или мощность и допустимые потери давления. Инженер подготовит расчёт и перечень документов для выбранного исполнения.
