Жёсткий профиль
- Высокая теплопередача
- Меньше подвержен образованию накипи
- Более высокие потери давления
Для разборных аппаратов · Производство в Казани

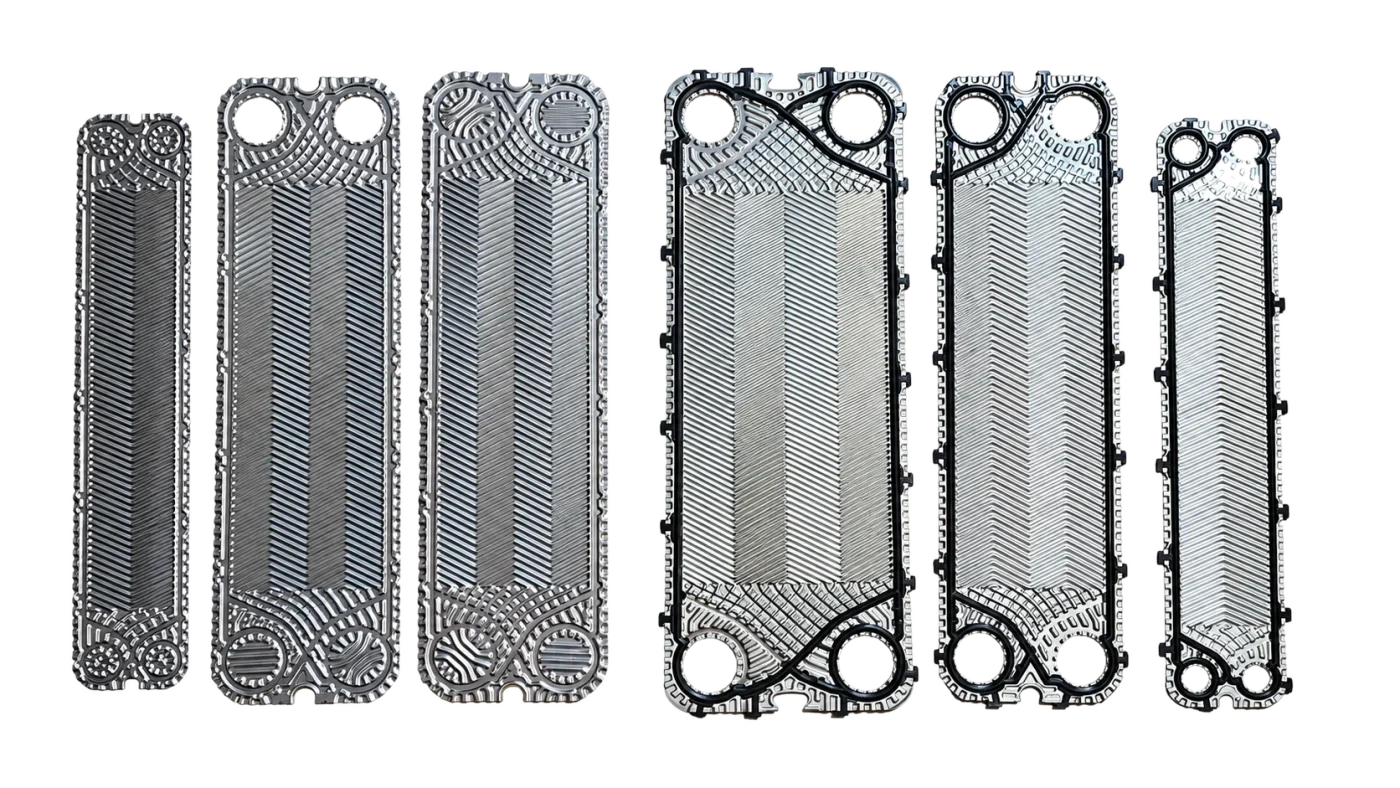

Пластины и уплотнения
- Материалов пластин
- 5
- Толщина пластин
- 0,4–0,8 мм
- Профиль
- 30° · 60°
- Типов пластин
- 3
Передайте данные аппарата — подберём пластины и прокладки.
Передать данные аппарата →02Аппарат другого производителяПодбор по маркировке аппарата.
Найти аналог →03Нужен расчётЗаполните опросный лист — инженер подготовит расчёт.
Скачать опросный лист →Материалы пластин
Пластины под рабочую среду
В зависимости от рабочих сред в теплообменниках применяются разные материалы пластин и прокладок.
- AISI 304Нержавеющая сталь без высокой коррозионной стойкости. Для мягкой, предварительно подготовленной воды, молока и нейтральных пищевых сред без моющих средств с хлором.
- AISI 316Нержавеющая сталь, устойчивая к хлоридам. Широко применяется в ЖКХ и большинстве промышленных теплообменников, подходит для неагрессивных сред: масел, гликолей, воды и пара.
- ТитанМаксимальная устойчивость к хлоридам. Используется для морской воды при любых температурах.
- SMO 254Высоколегированный супераустенитный сплав. Применяется, когда AISI 316L не подходит, а титан экономически нецелесообразен: морская вода (до 60–70 °C), сильно засолённые промышленные воды, производство удобрений, целлюлозно-бумажная промышленность, нефтехимия.
- Hastelloy C276Никелевый сплав, устойчивый к большинству минеральных и органических кислот: производство соляной кислоты, травление металлов, синтез удобрений, нефтепереработка в серосодержащих средах, фармацевтика, очистка сточных вод с высокими концентрациями кислот.
Толщина пластин
От 0,4 до 0,8 мм
Толщина влияет на стоимость, долговечность (стойкость к коррозии) и рабочее давление аппарата.
- 0,4 ммНебольшие теплообменники (площадь пластины до 0,2–0,3 м²) и неагрессивные среды.
- 0,5 и 0,6 ммЧаще всего применяются в системах отопления и ГВС в котельных, жилых и административных зданиях.
- Слишком тонкая пластинаСнижает прочность и рабочее давление. При большой разнице давлений между контурами пластины могут деформироваться внутрь, а при стяжке пакета возможно смятие металла.
Профиль
Жёсткий и мягкий профиль
Профиль и угол рифления каналов влияют на эффективность, долговечность и эксплуатационные характеристики.
Мягкий профиль
- Более низкая теплопередача
- Меньшие потери давления
- Подходит для вязких сред
В одном пакете можно сочетать оба профиля, чтобы найти баланс между интенсивностью теплообмена и потерями давления.
Типы пластин
Проходная, глухая, поворотная
- 1234ПроходнаяС 4 открытыми портами.
- 0000ГлухаяБез входных отверстий. Конечная пластина перед прижимной плитой.
- 1200ПоворотнаяС заглушенными 3-м и 4-м портами. Для смены направления потока среды.

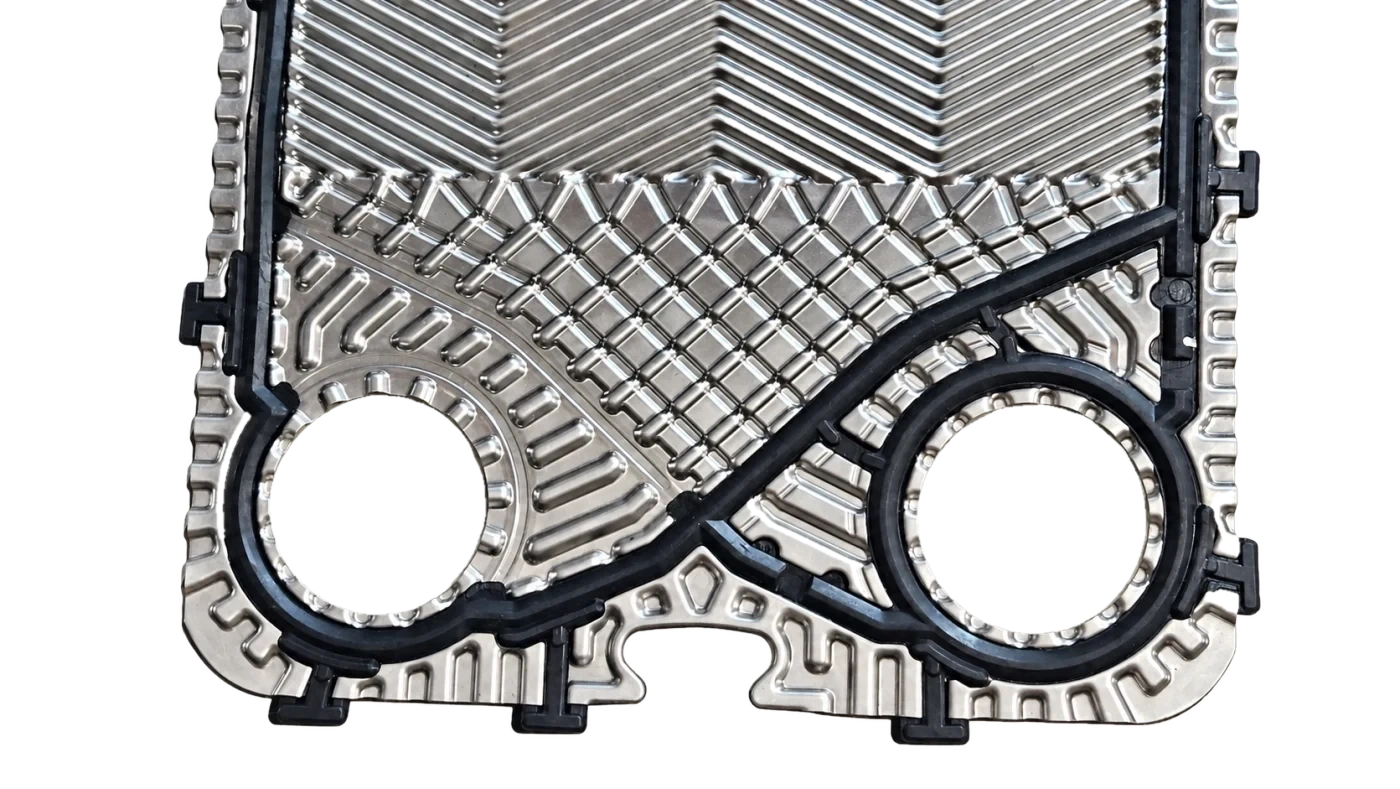

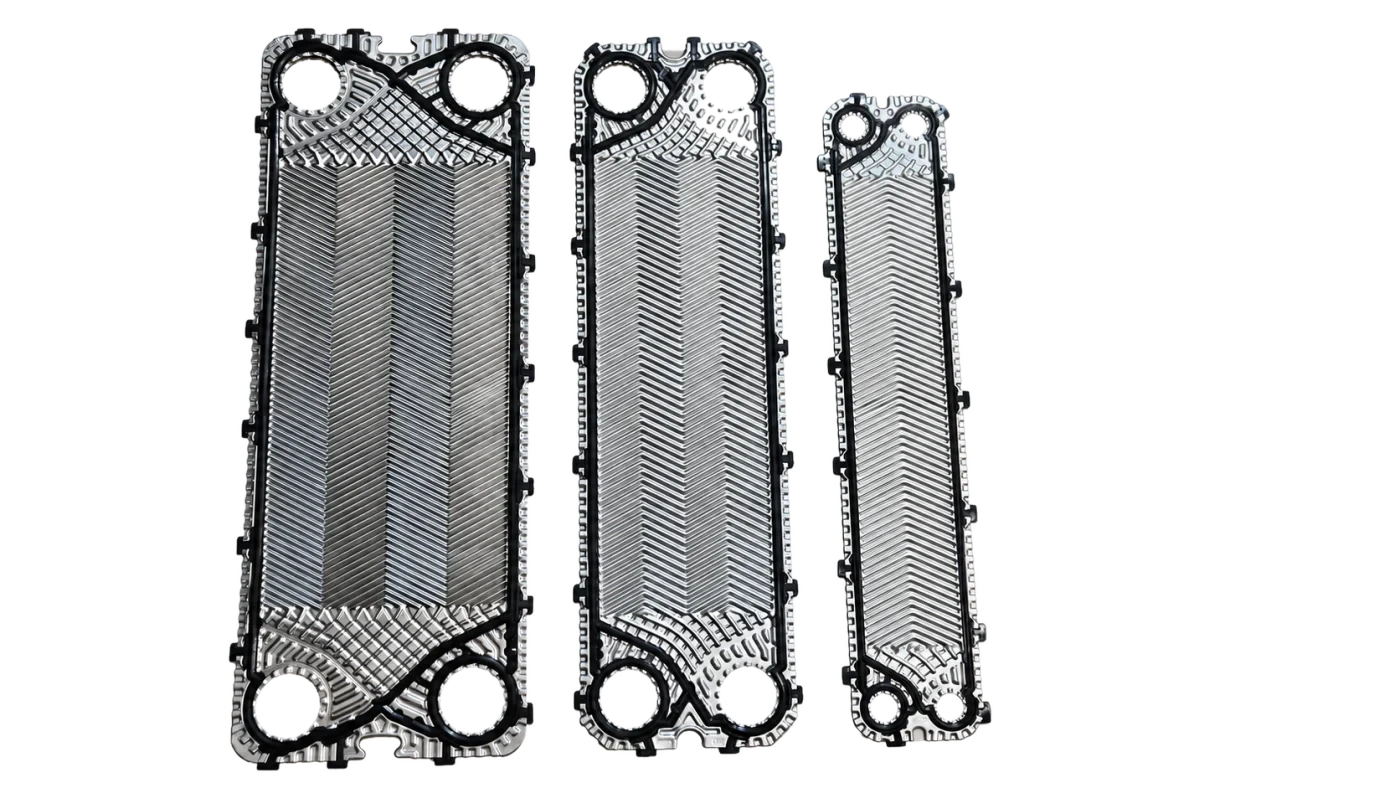

Уплотнения
Материалы прокладок
| Материал | Среда использования | Макс., °C | Мин., °C |
|---|---|---|---|
| EPDM / EPDM HT | Вода, пар, гликолевые растворы, спирты, нежирные пищевые среды, аммиак, кислоты и щёлочи в низкой концентрации, морская вода | 150 / 170 | −30 |
| Nitril (NBR) | Масляные среды, жиры, спирты, нефтепродукты | 125 | −20 |
| Nitril (NBR-HT) | По химической совместимости со средой | 140 | −20 |
| HNBR | По химической совместимости со средой | 150 | −15 |
| Viton (FKM) | Пар, агрессивная химия, кислоты, масляные среды | 200 | −10 |
Крепление уплотнений
- Защёлки (clip-on) — прокладка устанавливается в паз клипсовыми зажимами, что облегчает обслуживание и очистку.
- Клеевое крепление — когда нужна высокая герметичность или есть вибрации.
Втулки в портах
Защита плит от среды
Чтобы среда не контактировала с углеродистой сталью плит, теплообменники могут комплектоваться втулками в порт из резины или из материала пластин (нержавеющая сталь, титан).
- Изолировать углеродистую сталь плит от агрессивной среды
- Устранить гальваническую коррозию при использовании разнородных металлов
- Обеспечить герметичность и упростить сборку
- Снизить механические нагрузки за счёт смягчения пульсаций давления и вибраций
Обозначение аппарата
Пример: K6-P16-60-H L=500 AISI316L 0.5 EPDM HT Flanged
- K6
- тип теплообменника, диаметр патрубка Ду 65 мм
- P16
- рабочее давление, бар
- 60
- количество пластин, шт.
- H
- профиль пластины
- L=500
- габаритная длина теплообменника, мм
- AISI316L
- материал пластин (нержавеющая сталь)
- 0.5
- толщина пластины, мм
- EPDM HT
- материал уплотнительной прокладки
- Flanged
- тип присоединения патрубка (фланцевый)
Применение
Области использования
- 01Сервисная замена
- 02Изменение тепловой нагрузки
- 03Агрессивные и морские среды
- 04Вода, пар, гликоли и масла
Вопросы
Какой профиль пластин выбрать?
Выбор зависит от требуемой эффективности теплообмена, допустимых потерь давления, а также экономических и эксплуатационных факторов. В одном пакете можно сочетать жёсткий и мягкий профили: жёсткий — в наиболее важных зонах для эффективности, мягкий — на участках с меньшей тепловой нагрузкой для снижения потерь давления.
Какая толщина пластины нужна?
Толщина пластин от 0,4 до 0,8 мм влияет на стоимость, долговечность и рабочее давление. Пластины 0,4 мм подходят для небольших аппаратов с неагрессивными средами, 0,5 и 0,6 мм чаще всего применяются в отоплении и ГВС.
Как крепятся прокладки?
Защёлки (clip-on) — распространённый современный метод: прокладка устанавливается в паз клипсовыми зажимами, что облегчает обслуживание и очистку. Клеевое крепление применяют, когда нужна высокая герметичность или есть вибрации.
Зачем втулки в портах плит?
Втулка изолирует углеродистую сталь плит от среды, устраняет гальваническую коррозию, формирует правильную посадочную поверхность и упрощает сборку. Втулки делают из материалов, аналогичных межпластинчатым прокладкам (резина) или пластинам (нержавеющая сталь, титан). С резиновыми втулками межфланцевая прокладка не требуется.
Комплектация определяется по исходным данным
Передайте параметры сред, температуры, расходы или мощность и допустимые потери давления. Инженер подготовит расчёт и перечень документов для выбранного исполнения.
